Prednosti femtosekundnih lasera u obradi mikro{0}}rupa za ventile za plin/tekućinu

Trenutačno je u poljima kao što su poluvodiči, zrakoplovstvo i visoko{0}}instrumentacija za testiranje često potrebna precizna kontrola plinova ili tekućina. Kvaliteta obrade mikro{2}}rupa u sustavima za kontrolu protoka kritičan je faktor koji određuje točnost protoka, kao i pouzdanost i stabilnost sustava.

Kao vrhunska-tehnologija laserske obrade, femtosekundni laseri igraju vitalnu ulogu u izradi mikro-rupa na mikro-razini, zahvaljujući svojim prednostima u visokoj preciznosti, visokoj zaobljenosti i vrhunskoj kvaliteti. Oni pokazuju značajne prednosti primjene, posebno u strojnoj obradi komponenti kao što su ventili za kontrolu protoka.

Ventil je uređaj koji se koristi za kontrolu plinova ili tekućina. Može ograničiti prolaz plina ili tekućine, a također može regulirati ili kontrolirati smjer, tlak i brzinu protoka tekućine.

U medicinskoj industriji i industriji poluvodiča, zahtjevi za kontrolom protoka su izuzetno strogi. Mikro-rupe u ovim ventilima obično imaju promjer na mikronskoj skali. Posljedično, iznimno visoki standardi za kvalitetu i dosljednost strojne obrade su potrebni za postizanje preciznih i stabilnih brzina protoka.

Izvedba femtosekundnog lasera u obradi mikro-rupa od 100 μm

Zamislite da kada plin ili tekućina prođe kroz mikro-rupu, generira se lokalizirana razlika tlaka. Precizna kontrola promjera otvora omogućuje održavanje brzine protoka tekućine unutar određenog raspona ili omogućuje stvaranje značajne razlike tlaka.

Uzimajući poluvodičku opremu kao primjer, tuševi se mogu smatrati vrstom ventila za tekućinu. Njihove mikro-rupe ključne su za kontrolu stabilnosti procesa jer plin ravnomjerno prolazi kroz tisuće mikro-rupa u glavi tuša, a zatim se ravnomjerno raspršuje ili taloži na površinu ploče. Drugim riječima, kvaliteta obrade mikro-rupa izravno određuje ključnu metriku za preciznu opremu, kao što je brzina protoka tekućine, preciznost i stabilnost kontrole tlaka i ponovljivost procesa.

U isto vrijeme, ovo također predstavlja izazov za obradu mikro{0}}rupa.

1. Otvor mikro{1}}rupe:

Potrebni su otvori na razini mikrona-, a 20-500 μm su relativno uobičajeni. Nadalje, kako preciznost proizvodnje i zahtjevi i dalje rastu, industrija napreduje prema ispunjavanju zahtjeva otvora blende od 5-10 μm, pa čak i 2-5 μm.

Izvedba femtosekundnog lasera u obradi mikro-rupa od 3 μm

2. Dimenzijska preciznost:

Mikro-rupe moraju ispunjavati stroge zahtjeve točnosti dimenzija, obično na razini od 1-5 μm. U zahtjevnijim primjenama potrebna je preciznost unutar ±0,5 μm kako bi se osigurala točnost i dosljednost kontrole protoka.

Izvedba femtosekundnog lasera u obradi niza mikro-rupa od 10 μm

3. Hrapavost unutarnje stijenke mikro{1}}rupe:

Zidovi otvora moraju biti glatki, s Ra vrijednošću unutar 0,4 μm (što niže, to bolje). Nadalje, stijenke otvora moraju biti bez nedostataka kao što su mikro-pukotine i preliveni slojevi. To je zato što čak i najmanji kvar može utjecati na preciznost kontrole tekućine i stabilnost proizvodnog procesa.

Izvedba femtosekundnog lasera u masovnoj proizvodnji mikro{0}}rupa

4. Konzistencija mikro-rupa:

U preciznim sustavima kontrole fluida nije dovoljno samo jamčiti kvalitetu jedne mikro{0}}rupe; ključno je osigurati dosljednost svih mikro-rupa unutar jedne komponente ili cijele serije proizvoda. Posljedično, to postavlja izuzetno visoke zahtjeve za stabilnost procesa i opreme za obradu mikro{3}}rupa.

Femtosekundni laser sastoji se od dva osnovna koncepta: femtosekunde i lasera.

Femtosekunda je koncept vremena, baš kao i minute i sekunde koje obično koristimo. U perspektivi, 1 sekunda iznosi 1000 trilijuna femtosekundi. Iz ovoga je vidljivo da je femtosekunda iznimno kratka jedinica vremena.

Laser, što je kratica za Light Amplification by Stimulated Emission of Radiation, poznat je kao "najbrži nož", "najpreciznije ravnalo" i "najsjajnije svjetlo".

Stoga, kada se iznimno kratka vremenska jedinica "femtosekunda" kombinira s iznimno visokom gustoćom energije "lasera", proizvodi čarobna svojstva: ultra-brzine pulsa rezultiraju hladnom obradom, dok iznimno visoka vršna snaga omogućuje strojnu obradu bilo kojeg materijala.

Izvedba femtosekundnog lasera u strojnoj obradi otvora za ograničenje protoka na poliimidnom filmu

Ove karakteristike nude značajne prednosti za obradu mikro{0}}rupa, konkretno kako slijedi:

1. Promjer mikro-rupe koji se može kontrolirati:

Femtosekundni laseri su majstori mikro-nano proizvodnje na mikronskoj razini. Mogu postići obradu mikro-rupa od 2 μm ili veće, pri čemu se promjer otvora i konus mogu u potpunosti kontrolirati.

2. Visoka preciznost otvora blende:

Promjer točke femtosekundnog lasera je samo nekoliko mikrona do otprilike deset mikrona, a područje uklanjanja materijala po impulsu je malo. Posljedično, osigurava da preciznost obrade otvora mikro-rupe može doseći unutar ±1μm. Nadalje, ako femtosekundna laserska oprema posjeduje dovoljnu stabilnost, može jamčiti da nizovi od desetaka tisuća mikro-rupa također održavaju ovu iznimno visoku razinu preciznosti.

3. Široka prilagodljivost materijala:

Korištenjem svoje karakteristike ultra-visoke vršne snage, femtosekundna laserska obrada može obraditi gotovo svaki materijal. To uključuje tvrde legure poput nehrđajućeg čelika, legure titana, legure nikla-titana i legure volframa-molibdena, kao i ne-metalne materijale poput keramike, silicija, stakla i PI (poliimida).

4. Minimalni toplinski utjecaj:

Širina pulsa femtosekundnih lasera iznimno je mala, na skali femtosekunde, koja je daleko manja od pikosekundne skale potrebne za prijenos topline materijala. Stoga se postiže precizno, lokalizirano uklanjanje materijala prije nego što se toplina rasprši u okolni materijal. Time se izbjegava mijenjanje fizikalnih ili kemijskih svojstava susjednih materijala, ostvarujući "hladnu obradu" s minimalnim toplinskim utjecajem, što rezultira bez prelivanja sloja i mikro-pukotina.

5. Visoki omjer slike:

Uz sve veću potražnju, neke mikro{0}}rupe ventila zahtijevaju omjer širine i visine (omjer dubine-i-promjera) veći od 10:1, dok neke primjene ciljaju na 12:1 ili čak 15:1. Iako bi neke tradicionalne metode strojne obrade to mogle postići s većim otvorima, one su potpuno nesposobne to učiniti kada se radi s otvorima ispod-milimetarskog (stotine mikrona) raspona u kombinaciji s visokim zahtjevima za preciznošću. Femtosekundni laseri, međutim, osiguravaju postizanje visoke preciznosti i visokog omjera slike istovremeno.

6. Može se obraditi za različite geometrije:

Konvencionalne ploče s mikro-rupama ventila obično su ravni materijali koji se mogu obrađivati ​​pomoću standardne opreme s 3-osi. Međutim, neki su ventili izrađeni od cjevastih materijala ili su obradaci nepravilnog oblika; u tim slučajevima, obična oprema s 3 osi teško ispunjava zahtjeve precizne strojne obrade. Femtosekundni laserski sustavi mogu se opremiti konfiguracijom s 5 osi, što jednostavno omogućuje obradu mikrorupa za proizvode različitih oblika i oblika.

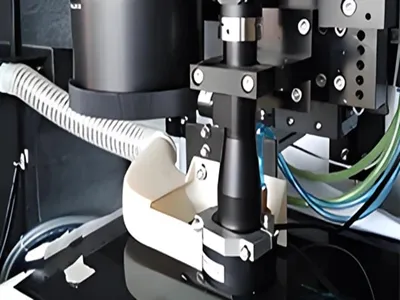

Mikro-precizni laserski stroj za rezanje i bušenje

Zahtjevi za obradu ventila u područjima kao što su poluvodiči predstavljaju vrhunac vrhunske-tehnologije upravljanja tekućinom. Njihov dizajn i standardi proizvodnje izravno određuju učinak i pouzdanost procesa proizvodnje poluvodiča. Posljedično, razumijevanje prednosti obrade i karakteristika femtosekundnih lasera ima veliki značaj za polje obrade mikro-rupa za poluvodičke ventile.

Vjerujemo da će, kako sve više stručnjaka bude razumjelo i koristilo femtosekundnu lasersku tehnologiju za obradu mikro{0}}rupa ventila, to dodatno potaknuti razvoj i inovacije domaće tehnologije kontrole tekućine.
